Raychem NRG-DM (OJ Microline OCD4-1999)

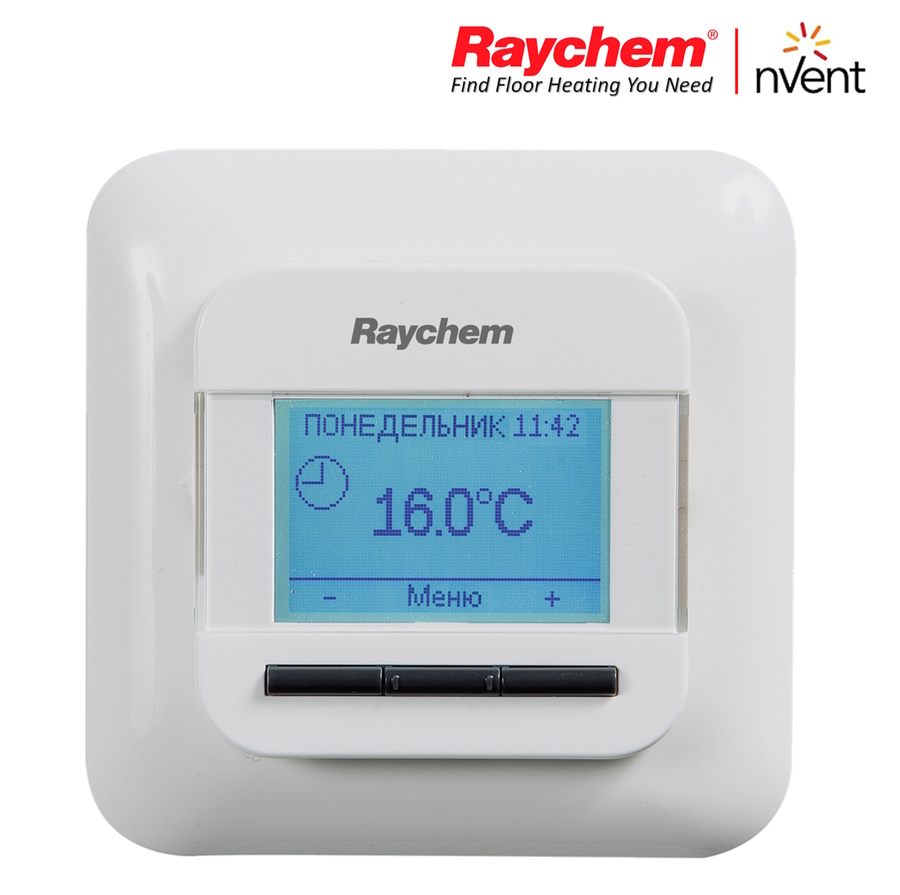

Терморегулятор Raychem NRG-DM.



Термостат Raychem NRG-DM, с контролем времени "Все в одном", для полов с электрическим подогревом, совмещает в себе заданные оптимальный комфорт и минимальное потребление электроэнергии.

• Тончащий на рынке термостат с контролем времени, толщиной всего 20 мм, упрощает установку аппарата.
• Простое анимированное навигационное меню и програмирование на 8 языках. Новшество: быстрое и простое програмирование функции защиты от детских игр.
• Установи и забудь! Адаптационный контроль обеспечивает комфортабельную температуру в заданный период времени.
• Встроенные часы-календарь с надежной функцией дублирования.
• Большой графический дисплей.
• Функция контроля потребления электроэнергии.
• Совместимость с существующими датчиками температуры пола, делает продукт лучшим термостатом в целях обновления.



Регулирование температуры при помощи термостата

Электронный термостат осуществляет контроль температуры при помощи датчика, размещенного снаружи в полу или встроенного в термостат. Термостат OCD4 имеет также возможность работы в режиме регулятора без датчика, что может быть необходимо в условиях реконструкции, когда нельзя использовать датчик температуры пола.



Встроенные часы-календарь с батареей резервного питания

При поставке термостат имеет заложенную программу разбивки суток на 4 периода для автоматического достижения комфортной температуры и ее понижения в зависимости от времени суток. Термостат имеет батарею резервного питания часов и календаря, и поэтому пользователю никогда не нужно беспокоиться о восстановлении настроек времени при нарушении электропитания.



Графический дисплей

Уникальный интерфейс пользователя отличается навигацией на основе нового анимированного графического меню и кнопок для упрощения программирования и считывания данных.



Контроль энергопотребления

Возможно отображение общего времени нахождения системы во включенном состоянии и результатов расчета стоимости электроэнергии, израсходованной за последние 2 дня, 30 дней или 365 дней. Таким образом можно контролировать общее потребление энергии.



Заводская настройка периодов суток

Термостат при отправке с завода программируется следующим образом:
ДНИ 1-5
ПЕРИОД СУТОК ТЕМПЕРАТУРА
1  06:00-08:00 Комфортная 20 °C
2  08:00-16:00 Пониженная 15°C
3  16:00-23:00 Комфортная 20 °C
4  23:00-06:00 Пониженная 15°C
ДНИ 6-7
ПЕРИОД СУТОК ТЕМПЕРАТУРА
1  06:00-23:00 Комфортная 20 °C
4  23:00-06:00 Пониженная 15°C



Индивидуальное программирование периодов суток:

Периоды суток и/или значения температуры, заданные в заводских условиях, можно перепрограммировать в соответствии с собственными нуждами.



Кроме того, имеется возможность выбора следующих программ:

•  4 периода для 5 дней и 2 периода для 6-го и 7-го дней
•  4 периода для 6 дней и 2 периода для 7-го дня
•  4 периода для каждого дня



Режим комфорта

Настройка температуры в помещении может быть временно изменена для одного периода суток. В режиме комфорта старая настройка температуры восстанавливается после истечения выбранного пользователем числа часов. После этого термостат возвращается к работе по программе разбивки суток на периоды.



Ручной режим

Программу работы с разбивкой суток на периоды можно отменить, например, на праздничные дни, задав, вместо этого, какую-либо одну температуру, например, 5°C для защиты от замерзания. Эта новая установка будет действовать до отмены ручного режима.



Технические характеристики Raychem NRG-DM:



Напряжение питания:	~230 В +10/-15 % 50/60 Гц
Выходное реле:	16A (макс. 3600 Вт) резистивная нагрузка или 1A индуктивная нагрузка
Встроенный выключатель:	2-полюсной
Диапазон температуры:	+5...+40 °C
Диапазон ограничения температуры пола:	+5...+40 °C
Функция времени:	программа разбивки суток на 4 периода
Срок службы батареи резервного питания:	5 лет
Температура окружающего воздуха:	0...+40 °C во время работы
Разность включения / выключения:	0,4 °C
Принцип регулирования:	ШИМ / ПИ
Класс защиты корпуса:	IP21
Тип внешнего датчика:	NTC (12 кОм) 3 м
Размеры (В / Ш / Т)	81 / 81 / 40 мм (глубина установки 20 мм)
Страна производства:	Denmark / Дания
Гарантия:	3 года

 Комплект поставки:

1) терморегулятор Raychem NRG-DM;
2) датчик температуры пола на проводе:
3) паспорт устройства и гарантийный талон.
